3. 地震，津波を知る

本章では，地震や津波に関する知識について記載します。

上へ戻る

3.1 津波の基礎知識

3.1.1 特性

津波の速度
水深が浅くなると遅くなり，下記の式で表されます。水深の1/2乗に比例します。

津波の速さ(m/s)＝(9.8×水深(m))^0.5

出典：「静岡県第4次地震被害想定調査(第一次報告)」 (静岡県) 第II編 P.115 (http://www.pref.shizuoka.jp/bousai/4higaisoutei/shiryou.html) (2017/2/25に利用)

津波の高さ
水深が浅くなると高くなり，下記の式で表されます。水深の1/4乗に反比例します。

H＝((h1÷h)^0.25)×H1 H：沿岸の波高，h：沿岸の水深，H1：沖合の波高，h1：沖合の水深

出典：「津波を予測するしくみ」 (気象庁) (http://www.data.jma.go.jp/svd/eqev/data/tsunami/ryoteki.html#takasa_yosoku) (2017/2/25に利用)

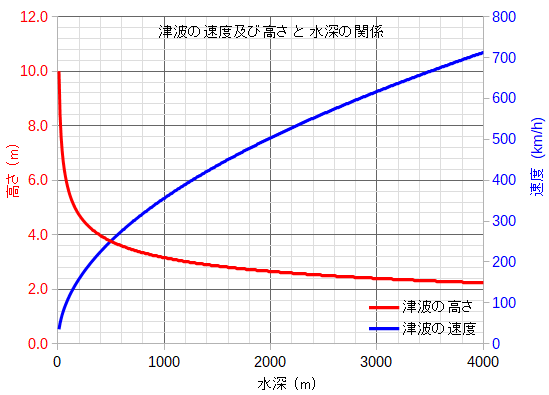

津波の速度及び高さと水深の関係

V字型の湾では津波が集まり高くなる。
湾口に到達した津波のエネルギーが湾奥では1点に集中する為です。
岬の先端は津波が集まり高くなる。
浅い方へ曲がる。
浅いほど津波の速度が低下する為，浅い方へ曲がります。曲がった先で集合する為，岬の先端では津波が高くなります。

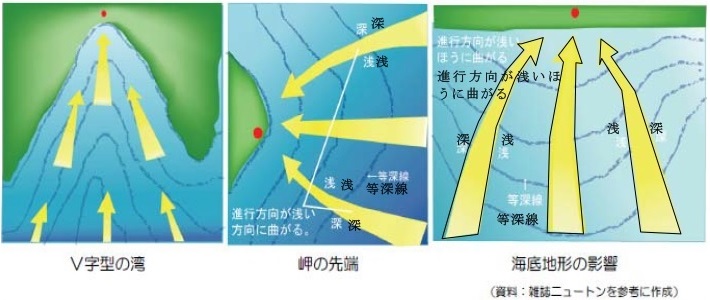

津波の伝わり方

出典：「新たな津波浸水予測図解説書」 (神奈川県) P.5 (http://www.pref.kanagawa.jp/uploaded/life/1017806_3355937_misc.pdf#page=5) (2017/2/25に利用)

湾奥での津波の高さは湾の形によって異なり、湾の形を大きくV字型、U字型、直線海岸、袋型の4つに大きく分けると、袋型から直線海岸、U字型、V字型の順に次第に高くなる傾向がある。

出典：「津波防災マニュアル」 (八重山地方防災連絡会) (http://www.jma-net.go.jp/ishigaki/know/tmanual/home.html) (2017/2/25に利用)

引き波で始まるとは限らない。
潮が引くことなく最初に大きな波が海岸に押し寄せる場合もあります。

出典：「津波の発生」 (気象庁) (http://www.data.jma.go.jp/svd/eqev/data/tsunami/generation.html) (2017/2/25に利用)
出典：「津波について」 (気象庁) (http://www.jma.go.jp/jma/kishou/know/faq/faq26.html#tsunami_2) (2017/2/25に利用)
海岸に押し波が先に来るか、引き波が先に来るかは、海底がどのように変動したかや、震源域と海岸の位置関係によって決まります。
出典：「地震がわかる！」 (地震調査研究推進本部) (http://www.jishin.go.jp/main/pamphlet/wakaru_shiryo2/wakaru_shiryo2.pdf) (2017/3/19に利用)
なお，2011年東北地方太平洋沖地震による津波第一波の気象庁による観測結果は，以下の通りです。
- 北海道花咲：押し286cm
- 青森県八戸：引き70cm
- 岩手県大船渡：引き100cm
- 福島県相馬：引き120cm
- 福島県小名浜：押し260cm
- 茨城県大洗：押し170cm
- 千葉県銚子：押し230cm
- 神奈川県横浜：押し82cm
- 静岡県焼津：押し82cm
- 三重県尾鷲：押し106cm
- 高知県高知：押し62cm
出典：「【災害時地震・津波速報】平成23年（2011年）東北地方太平洋沖地震」 (P.10) (気象庁) (http://www.jma.go.jp/jma/kishou/books/saigaiji/saigaiji_201101/saigaiji_201101.html) (2017/2/25に利用)
繰り返し襲ってくる。
津波警報が解除されるまでの時間をまとめた資料がありましたので，下記に記載致します。一般的には津波が収まるまで最低半日程度掛かると言われていますが，大きな地震ではかなり長いようです。余震の影響もあると思います。
- 1968年十勝沖地震： 11時間45分
- 1978年宮城県沖地震： 03時間09分
- 1983年日本海中部地震： 08時間44分
- 1993年北海道南西沖地震： 08時間38分
- 2003年十勝沖地震： 13時間34分
- 2010年チリ地震： 24時間42分
- 2011年東北地方太平洋沖地震： 51時間09分
出典：「災害に強い漁業地域づくりガイドライン（平成24年3月）」 (P.80) (水産庁) (http://www.jfa.maff.go.jp/j/press/bousai/120427.html) (2017/3/5に利用)
また，対岸で反射して戻ってきたりもします。
第1波が最大とは限らない。
東北地方太平洋沖地震の第一波と最大波の記録は，下記気象庁の報告書を参照下さい。
「【災害時地震・津波速報】平成23年（2011年）東北地方太平洋沖地震」 (P.10) (気象庁) (http://www.jma.go.jp/jma/kishou/books/saigaiji/saigaiji_201101/saigaiji_201101.html)
遡上高は津波高さよりもさらに高く，最大で4倍程度になります。
東北地方太平洋沖地震による津波の最大遡上高は岩手県大船渡市綾里湾で40.1mでした。大船渡の最大津波高さは8m以上と記録されています。綾里湾は典型的なV字型の湾です。

出典：「【災害時地震・津波速報】平成23年（2011年）東北地方太平洋沖地震」 (P.10) (気象庁) (http://www.jma.go.jp/jma/kishou/books/saigaiji/saigaiji_201101/saigaiji_201101.html) (2017/2/25に利用)
出典：「日本で一番大きな津波は何ですか？」 (気象庁) (http://www.jma.go.jp/jma/kishou/know/faq/faq26.html#tsunami_8) (2017/2/25に利用)

上へ戻る

3.1.2 取り組み

津波警報・注意報
- 震源や規模を基に，地震発生後3分程度で発表されます。しかし，南海トラフ（南海地震，東南海地震，東海地震）や相模トラフによる地震のように津波到達まで10分未満の地震もありますので，津波警報が発令されてから避難を開始するのでは間に合わない可能性があります。地震が発生したら直ちに避難行動をとった方が良いと思われます。
- 発信方法：防災無線（サイレン，放送），テレビ，ラジオ，携帯メール，等
  出典：「津波について」 (気象庁) (http://www.jma.go.jp/jma/kishou/know/faq/faq26.html#tsunami_9) (2017/2/25に利用)
- 大津波警報（3m超），津波警報（3m～1m），津波注意報（1m以下）の3種類があります。
  発生する確率で分けられているわけではない点に注意が必要です。
  詳しくは，次のリンクをご参照下さい。「津波警報が変わりました」 (気象庁)

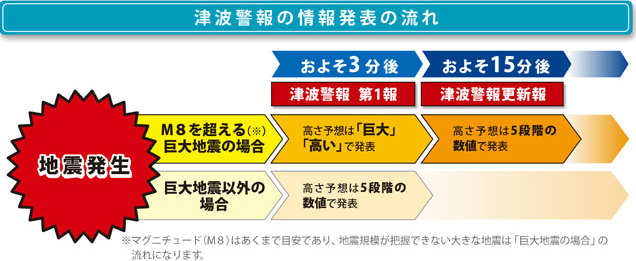

- 発表の流れは下記のようになっています。

  出典：「津波警報とは」 (政府広報オンライン) (http://www.gov-online.go.jp/useful/article/201410/4.html#anc03) (2017/3/5に利用)
- 現在の津波予測技術では、「予想される津波の高さ」の予想精度は、1／2～2倍程度です。
  警報で5mでも，10mの津波が来る可能性があります。
  出典：「津波について」 (気象庁) (http://www.jma.go.jp/jma/kishou/know/faq/faq26.html#tsunami_6) (2017/2/25に利用)

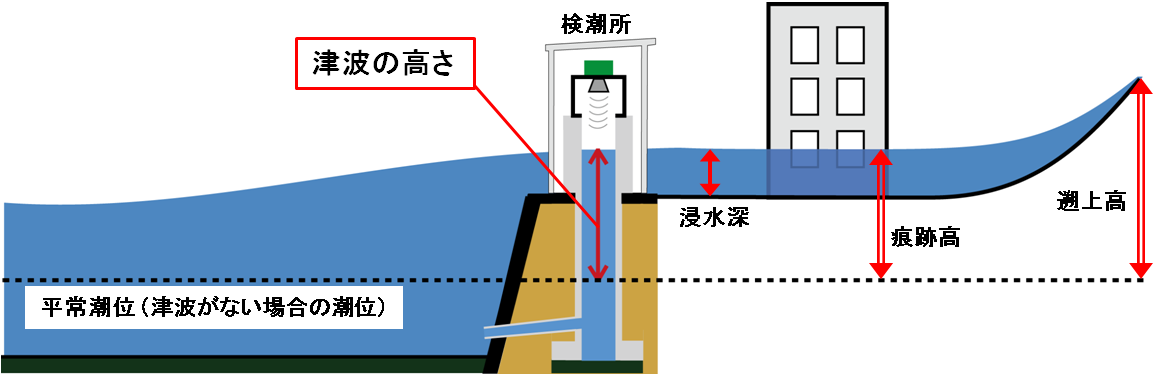

- 津波警報・注意報における津波高さ，遡上高，浸水深の定義は下図の通りです。
- サイレンの鳴り方や防災無線の放送内容は自治体毎に異なるようです。漕行地の自治体のウェブサイトにて事前に確認されると良いと思います。
  神奈川県の例：
  川崎市，横浜市，横須賀市(1) ，横須賀市(2) ，三浦市，葉山町，逗子市(1) ，逗子市(2) ，鎌倉市，茅ヶ崎市，平塚市，二宮町，小田原市
津波ハザードマップ
地方自治体により発行されており，津波による浸水範囲と深さ，避難場所等が記載されています。
詳細は，5.3項をご参照下さい。

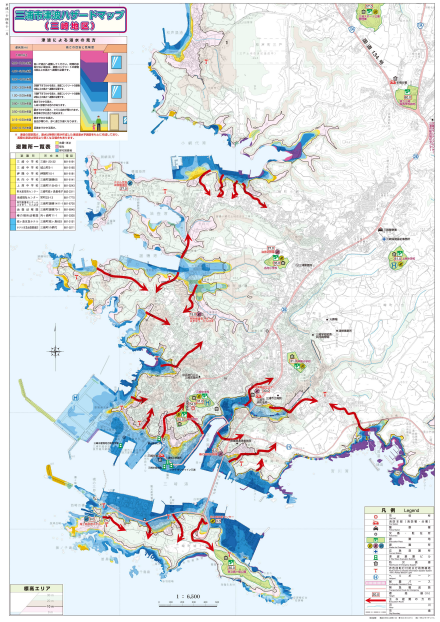

津波ハザードマップ

出典：［三浦市津波ハザードマップ］ (三浦市) (http://www.city.miura.kanagawa.jp/kikikanri/tunami1.html) (2017/2/25に利用)

津波避難場所と津波避難ビル
地方自治体により，津波避難場所（高台）への避難が間に合わない場合に備えて津波避難ビル（民間の協力ビル）の指定が行われています。位置は津波ハザードマップに記載されています。また，指定されている建物には下記の標識が掲示されています。
上陸するのにも時間がかかるシーカヤックの視点では，津波避難ビルの重要性が高いと思われます。
詳細は，5.4項をご参照下さい。

津波避難ビルの標識

フラッグ
津波警報や注意報が発表された際に，海岸に旗を掲揚して避難を促す取り組みが行われています。
- 津波フラッグ
  2020年から気象庁が主体となって行っています。詳細は，津波フラッグ (気象庁)をご参照下さい。視認性と意味合いの類似性から国際信号旗のU旗が選定されたようです。
- オレンジフラッグ（廃止済）
  2011年に鎌倉マリンスポーツ連盟が提唱し（タウンニュース），2016年から日本財団（旧日本船舶振興会）が主体となって普及活動を行っていましたが，上記津波フラッグの制定に伴い廃止されています。

上へ戻る

3.1.3 津波の基礎知識を説明しているウェブサイトやページ

下記にリンクを記載致しますので，今一度ご確認下さい。
「知識・解説」 (気象庁)
「津波防災のために」 (国土交通省)
「津波を知る」 (tenki.jp)
「津波防災特設サイト」 (内閣府)

上へ戻る

3.2 地震の基礎知識

特記すべき項目についてのみ記載致します。一般的な内容については，3.2.3項を参照下さい。

3.2.1 海溝型地震と活断層型地震

日本周辺で発生する地震は，大きく分けると海溝型地震と活断層型地震に分けられます。

海溝型地震は，プレート同士の境界である海溝やトラフ（海溝よりも浅くなだらかな凹地）付近で発生する地震で，津波を発生させます。例としては，2011年東北地方太平洋沖地震，1923年大正関東地震，南海地震，東南海地震，東海地震等があります。

活断層型地震は，プレート内で断層がずれることで発生する地震です。多くは震源が陸地である為津波を伴いませんが，海底の活断層で地震が発生した場合には津波が発生する為注意が必要です。例としては，1995年兵庫県南部地震，2016年熊本地震等があります。

詳しくは，「海溝型地震と活断層型地震」 (J-SHIS 国立研究開発法人防災科学技術研究所)を参照下さい。

上へ戻る

3.2.2 津波地震

「津波地震」とは、断層が通常よりゆっくりとずれて、人が感じる揺れが小さくても、発生する津波の規模が大きくなるような地震のことである。と定義されています。プレート境界の地層が柔らかい為，ゆっくりずれるのではないかと言われています。

出典：「三陸沖から房総沖にかけての地震活動の長期評価（第二版）について」 (P.6) (地震調査研究推進本部) (http://www.jishin.go.jp/main/chousa/kaikou_pdf/sanriku_boso_4.pdf) (2017/3/4に利用)

揺れが小さいにもかかわらず大きな津波が発生する為，注意が必要です。ゆっくりとした揺れが長く続くことが多いと言われています。日本では1896年明治三陸地震が代表的で，震度4程度の揺れに対して津波遡上高は38.2mと2011年東北地方太平洋沖地震以前では観測上最大の津波でした。

出典：「津波地震」 (地震調査研究推進本部) (http://www.jishin.go.jp/resource/terms/tm_tsunami_earthquake) (2017/3/4に利用)

出典：「地震がわかる！」 (P.38) (地震調査研究推進本部) (http://www.jishin.go.jp/main/pamphlet/wakaru_shiryo2/wakaru_shiryo2.pdf) (2017/3/4に利用)

上へ戻る

3.2.3 地震の基礎知識を説明しているウェブサイトやページ

下記にリンクを記載致します。
「地震がわかる！」 (地震調査研究推進本部)
「地震本部予測研究の最前線」 (地震調査研究推進本部)
「用語集」 (地震調査研究推進本部)

上へ戻る

日本周辺で予測されている海溝型地震（津波を伴う地震）の今後30年での発生確率は下図の通りです。これは，政府の地震調査研究推進本部による公式のものです。いかに津波のリスクに囲まれているかが分かると思います。なかでも南海トラフに起因する地震は大規模かつ発生確率が非常に高く，南海地震60％，東南海地震70％，東海地震88％となっています。さらに東日本大震災の教訓からこれらの3地震が連動して発生する可能性も懸念されており，可能性のある最大級という意味で南海トラフ巨大地震と呼ばれています。また関東では，相模トラフに起因するM7クラスの地震が70％です。加えて，茨城県沖M7クラスが90％程度以上，三陸沖北部M7クラスが90％程度とどれも非常に切迫しています。

この「今後30年での発生確率」ですが，阪神・淡路大震災を引き起こした1995年兵庫県南部地震の発生直前の確率を同様に計算すると0.02％～8％となるそうです。同様に，2011年東北地方太平洋沖地震は10％～20％です。図に示されている地震の切迫性が分かると思います。

出典：［過去に発生した地震の地震発生直前における確率］ (地震調査研究推進本部) (http://www.jishin.go.jp/evaluation/long_term_evaluation/chokuzen/) (2017/2/25に利用)

出典：［三陸沖から房総沖にかけての地震活動の長期評価（第二版）について］ (地震調査研究推進本部) (http://www.jishin.go.jp/main/choukihyoka/01b/kaisetsu010607.pdf) (2017/2/25に利用)

なお南海トラフとは，四国南岸から駿河湾沖に至る約700kmの細長い海盆である。と定義されています。

出典：［南海トラフの地震活動の長期評価（第二版）について］ (地震調査研究推進本部) (http://www.jishin.go.jp/main/chousa/kaikou_pdf/nankai_2.pdf#page=4) (2017/2/25に利用)

南海トラフのうち，四国南方～紀伊半島南端間を震源域とする地震が南海地震，紀伊半島南端～遠州灘西部間のものが東南海地震，遠州灘東部～駿河湾間のものが東海地震です。また，南海トラフのうち東海地震の範囲は特に駿河トラフと呼ばれています。下図で東海地震の確率が高いのは，過去の地震発生間隔と比較して長い期間地震が起きていない為です。すなわち，1605年慶長地震（←間隔102年→）1707年宝永地震（←間隔147年→）1854年安政地震（←160年以上起きていない→）現在　となっており，この為，東海地震はいつ発生してもおかしくないと言われています。

出典：「南海トラフ地震とは」 (気象庁) (https://www.data.jma.go.jp/svd/eqev/data/nteq/nteq.html) (2019/5/1に利用)

出典：「東海地震とは」 (気象庁) (https://www.data.jma.go.jp/svd/eqev/data/nteq/tokaieq.html) (2019/5/1に利用)

今後30年以内の地震発生確率と規模

出典：「災害に強い漁業地域づくりガイドライン (平成24年3月)」 P.20 (水産庁) (http://www.jfa.maff.go.jp/j/press/bousai/120427.html) (2017/3/4に利用)

出典：「主な海溝型地震の評価結果」 (地震調査研究推進本部) (http://www.jishin.go.jp/main/p_hyoka02L.htm#kaiko) (2017/3/4に利用)

それぞれの海溝型地震の概略は，下記参照下さい。

「海溝で起こる地震」 (地震調査研究推進本部)

都道府県ごとの地震活動については，下記参照下さい。お住いの地域で起きる可能性のある地震について知ることが出来ます。

「都道府県ごとの地震活動」 (地震調査研究推進本部)

上へ戻る

3.3.1 南海トラフ巨大地震

南海トラフによって引き起こされる津波は，震源域が近いことから到達時間が早く，また高さも非常に大きいことが特徴です。詳しくは下記内閣府報告を参照頂きたいですが，津波到達まで10分未満の地域が多くあり，そのような場合1km沖にいたと仮定すると高台への避難は非常に厳しいと思われます。注）1km進むのに船速7km/hで8分34秒。9km/hでも6分40秒。実際には，向かい風や潮流，津波引き波による減速があるかもしれません。

南海トラフの概要は，下記参照下さい。

「南海トラフで発生する地震」 (地震調査研究推進本部)

下記は，内閣府南海トラフ巨大地震対策検討ワーキンググループによる報告です。津波高さと到達時間の予測がされています。

報告Top：「南海トラフの巨大地震に関する津波高、浸水域、被害想定の公表について」 (内閣府)
- 津波高さと到達時間の図：「資料１－２都府県別市町村別最大津波高一覧表＜満潮位＞」
- 津波高さと到達時間の表：「資料１－５都府県別市町村別津波到達時間一覧表」

上記の結果を分かりやすくまとめた資料が発行されていましたので，参考に記載致します。上記報告内で検討されている複数のモデルの中から最悪値を抽出したもののようです。

「津波防災の日～来るべき津波災害から身を守る～ (P.2～P.3)」 (国営東京臨海広域防災公園)

上記の予測では，津波高さ（遡上高ではありません）が30mを超えるなど極めて厳しい値ですが，この予測はあくまでも発生し得る最大クラスの結果です。報告書冒頭でも，南海トラフにおいて次に発生する地震・津波が、今回示される「最大クラスの地震・津波」であるというものではない。，この地震・津波の発生頻度は極めて低い，最大クラスの津波の高さや津波到達時間が、実際に避難するに当たって厳しいものであるからといって、避難をはじめから諦めることは、最も避けなければならない。なぜなら、最大クラスの津波に比べて規模が小さい津波が発生する可能性が高いにもかかわらず、避難を諦めることで、助かる命を落としかねない。と説明されています。

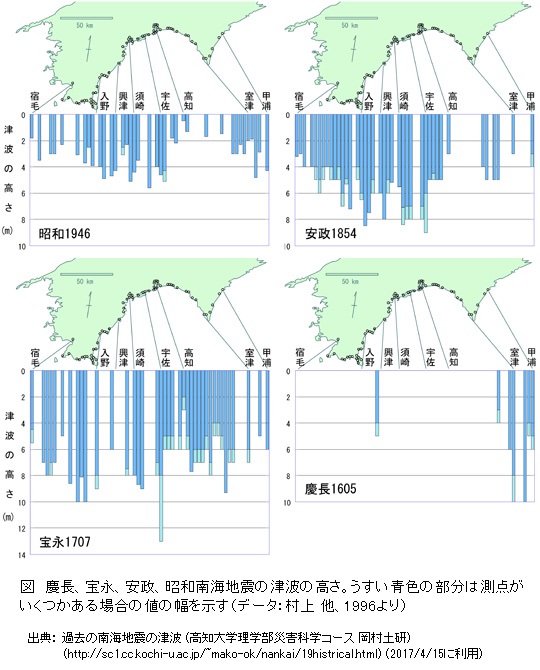

また，過去の南海地震による津波高さの研究結果が下記に示されています。高々過去400年程のデータですのであくまで参考ですが，それでも最低8m～10mは想定しなければならないことが分かります。

「過去の南海地震の津波」 (高知大学理学部災害科学コース岡本土研) (*つながらない場合はこちら)

なお，全ての予測について言えることですが，あくまでも予測であり，予測を上回る津波が来る可能性もありますし下回る可能性もあります。また，予測を示した地震以外は起きないと言っているわけでもありません。

上へ戻る

3.3.2 関東の地震

関東に影響する津波を伴う代表的な地震には，下記のようなものがあります。

相模トラフ起因：元禄関東地震タイプ，大正関東地震タイプ，房総半島南方沖タイプ
日本海溝起因：房総半島南東沖地震（ex.延宝房総沖地震）
南海トラフ起因：東海地震，明応地震タイプ，慶長地震タイプ
断層起因：神奈川県西部地震，神縄・国府津-松田断層帯地震，三浦半島断層群地震，等々

震源域は，下図が分かりやすいと思います。

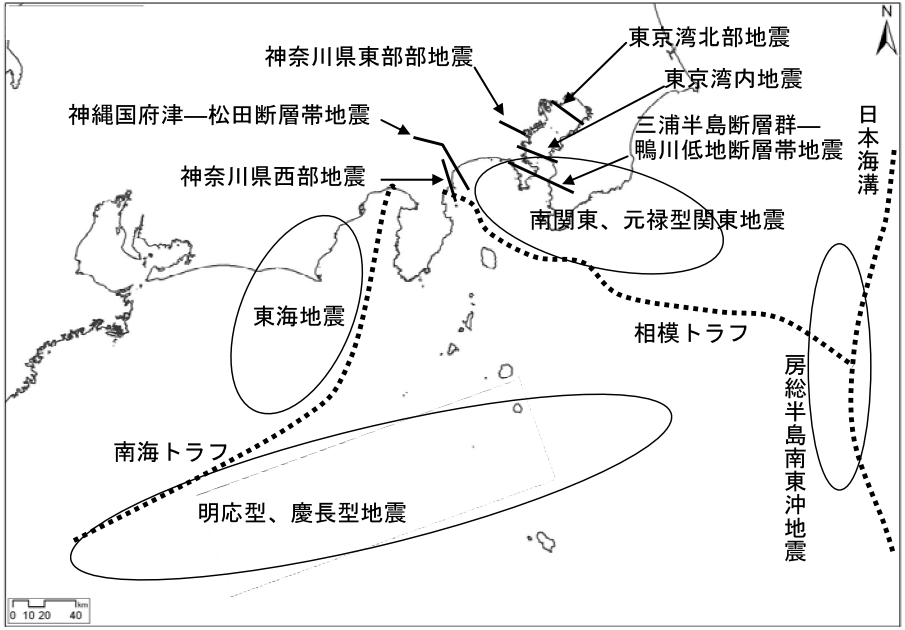

関東の震源位置図

出典：「海岸保全施設による対策の考え方（素案）」 P.4 (神奈川県) (http://www.pref.kanagawa.jp/uploaded/attachment/379194.pdf) (2017/3/4に利用)

相模トラフは，相模湾から日本海溝（房総半島南東沖）に至る海盆です。

相模トラフによって引き起こされる津波も，相模湾岸への到達時間が早く，高さも大きいことが特徴です。詳しくは下記内閣府報告を参照頂きたいですが，相模湾岸では第一波どころか最大津波到達まで10分未満であり，1km沖にいたと仮定すると高台への避難は非常に厳しいと思われます。

相模トラフの概要は下記参照下さい。

「相模トラフ」 (地震調査研究推進本部)

下記は，過去（1600年～現在）に南関東で発生した地震を整理したものです。M8クラスの地震（大正関東地震タイプ）がおよそ200～400年間隔で発生し，その間にM7クラスの地震が頻発するというパターンです。また，2000年～3000年間隔でそれらを上回る最大クラスの地震（元禄関東地震タイプ）が発生するとされています。

「首都直下のM7クラスの地震及び相模トラフ沿いのM8クラスの地震等の震源断層モデルと震度分布・津波高等に関する報告書図表集 (P.115)」 (内閣府首都直下地震モデル検討会)

前回のM8クラスの地震は1923年大正関東地震（M7.9）です。地震本部によると，平均発生間隔180年～590年に対して2017年現在で93年が経過しており，今後30年以内の発生確率はほぼ0％～5％です。

前回のM7クラスの地震は1987年千葉県東方沖地震（M6.7）です。地震本部によると，平均発生間隔27.5年に対して2017年現在で29年が経過しており，今後30年以内の発生確率は70％程度です。

出典：「相模トラフ沿いの地震活動の長期評価（第二版）について」 (地震調査研究推進本部) (http://www.jishin.go.jp/main/chousa/14apr_sagami/index.htm) (2017/3/4に利用)

下記は，内閣府首都直下地震モデル検討会による報告です。津波高さと到達時間の予測がされています。なお，首都直下と言っていますが，首都直下（震源が首都圏内）及び相模トラフ沿いの地震について扱っています。

報告Top：「首都のM7クラスの地震及び相模トラフ沿いのM8クラスの地震等の震源断層モデルと震度分布・津波高等に関する報告書」 (内閣府)
- 津波高さと到達時間の図：「首都のM7クラスの地震及び相模トラフ沿いのM8クラスの地震等の震源断層モデルと震度分布・津波高等に関する報告書（図表集） (P.78～P.96)」
- 津波高さと到達時間の表：「津波高さ及び津波到達時間表」

下記は，神奈川県による予測結果です。神奈川県に被害を及ぼす可能性のある津波について，最大津波高さ，最大津波の到達時間，浸水範囲をシミュレーションしたものです。国の検討よりも詳細ですが，示されているのは最大波のみで，第一波はもっと早く到達する可能性がある点に注意が必要です。第一波については，津波高さが最大となる津波についてのみですが，市町村毎の水位の経時変化が解説書P.17～P.26に記載されていますので，ご参照下さい。

「津波浸水想定について」 (神奈川県)
├ 津波浸水想定図（「浸水域」と「浸水深」が最大となるよう重ね合わせた図面）
├ 津波浸水予測図（9つの地震ごとの予測図。最大津波高さと到達時間）
└ 解説書

*2017年9月追記：

2017年5月に産業技術総合研究所から相模トラフに関する新たな研究成果が発表されました。これまで2000年～3000年間隔とされていた元禄関東地震タイプ（相模トラフにおける最大クラスの地震）の過去発生間隔が500年～2800年だったと考えられる，というものです。元禄関東地震は1703年ですので，2017年現在で314年経過しています。今後この報告が確かだと判断されると，これまでほぼ0％とされていた今後30年での発生確率は上昇し，政府及び地方自治体の被害想定や避難計画は大幅な見直しを余儀なくされる可能性があります。引き続き注視していく必要があります。

上へ戻る
